[모니터 케이블 모양] 모니터 케이블 종류. 모니터 케이블 젠더. 모니터 케이블 어댑터. HDMI. DVI. DP. 미니DP. VGA.그리고 ADC
모니터 케이블
최근에 모니터를 구매해서 케이블을 연결하려고 하는데, 컴퓨터의 어디에 꽂아야 하는지 헷갈릴 수도 있습니다.
모니터 케이블에는 다양한 종류가 있습니다. 각 모니터 케이블의 종류에는 용도에 따라서 조금씩 다른 모양을 가지고 있습니다. 이 때문에, 해당 컴퓨터의 메인보드나 그래픽카드가 가지고 있는 젠더의 모양과 다르면 어댑터를 이용해 케이블을 서로 연결해주어야 합니다.
가장 최근에 나온 모니터 케이블 젠더는 HDMI와 DP입니다. 아, 제가 빠뜨린 것이 있습니다. 애플의 디스플레이에서 자주 보이는 Thunderbolt라고 불리는 젠더는 mini DP와 단자 모양을 공유합니다.
USB 종류. 마이크로USB, 미니USB 등 USB 종류 총정리
하지만, Thunderbolt3의 경우는 USB-C타입을 채택하여 Thunderbolt2와는 구분됩니다.
그리고, 예전의 데스크탑에 가장 많이 이용하던 젠더들이 DVI-D와 VGA입니다.
DVI싱글과 VGA의 경우, 중고 모니터를 구매하지 않는 이상 거의 보기 힘듭니다. 4k,5k가 빠르게 보급되며 HDMI와 DP가 주류가 되어가고 있습니다.
모니터 케이블 종류
| 케이블 종류 |
케이블 명 |
해상도/주사율 |
특징 |
비고 |
|
VGA |
1920*1080/60 |
아날로그 모니터 단자 |
전원 끈 상태로 연결할 것 |
|
DVI 싱글 |
1920*1200/60 |
현재 사용 안함 |
전원 끈 상태로 연결할 것 |
|
DVI 듀얼 |
2560*1600/60 |
일반 모니터 & 그래픽카드 단자 |
|
|
HDMI 1.4 |
4K/30 |
일반 HDMI |
가정용 |
|
HDMI 2.0 |
(2560*1440-144Hz)4K/60 |
|
가정용 |
|
DP 1.2 |
4K/60 |
PC전용 |
|
|
DP 1.3 |
5K/60 |
PC전용 |
|
|
DP 1.4 |
8K/60 |
PC전용 |
- 1920*1080 144Hz의 경우, 아무 모니터 케이블에 연결해도 됩니다. (VGA제외)
2560*1440 144Hz의 경우, DP케이블을 추천합니다. (DP단자가 새로운 규격이며 걸쇠가 있어서 빠질 염려가 적습니다.
GTX 950이상부터 HDMI2.0을 지원하며 그 이전 그래픽카드는 HDMI1.4까지만 지원하기 때문에 최대 주사율이 120Hz입니다.
HDMI1.4와 HDMI2.0의 경우, 요즘 나오는 TV들로 인해 보편적으로 가정에 보급된 단자라고 할 수 있습니다.

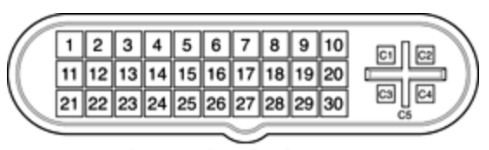

ADC는 왜 빠졌냐구요? ADC는 오래된 맥이 쓰던 모니터 단자입니다. ADC가 Apple Display Connector의 약자입니다.
Apple Cinema Display 2000-2004 사진출처: http://macobserver.com
이 모니터를 사용하기 위해서는 어댑터도 필요한데, 이 모니터 어댑터 케이블의 가격이 십만원 가깝습니다.ㄷㄷㄷ
그리고 표에는 포함하지 않았지만, 위에서 썬더볼트를 언급하며 Mini DP가 나왔습니다. Mini DP는 몇 작은 컴퓨터나 랩탑에 탑재됩니다. Mini DP는 다른 젠더들과 연결할 시에 어댑터가 필요합니다. 랩탑이나 모니터, 그래픽 카드를 구매할 때, DP더라도 이 DP가 내가 원하는 해상도와 주사율을 가지고 있는 가를 꼭 확인해야만 구매 실패를 하지 않을 것입니다.
